Применение в гофрированных дренажных и канализационных трубах для подземной прокладки
- Пластик является важнейшим материалом, из которого изготавливают трубы
- Трубы диаметром менее 300м обычно изготавливают из пластика. Трубы диаметром более 500мм в основном сделаны из бетона.
- Тенденция снижения использования ПВХ как материала для производства трубы распространилась из Европы на весь мир. Причинами снижения использования ПВХ явились сложность в переработке отходов из ПВХ, проблемы с переработкой ПВХ и выделение токсичных веществ при нагревании ПВХ
- Трубы из полипропилена ПП имеют более тонкую стенку, чем трубы из поливинилхлорида, при одинаковом диаметре и одинаковой кольцевой жесткости трубы. Использование ПП в производстве трубы экономит 27% сырья по сравнению с ПЭ.
Свойства высокомодульного блок-сополимера пропилена
- Великолепная химическая стойкость
- Отличные механические характеристики в широком диапазоне температур. Хороший баланс ударной вязкости и жесткости.
- Малый вес погонного метра трубы. Экономичность, безопасность, легкость при транспортировке и монтаже
- Длительный срок службы - почти 50 лет
- Хорошее решение с экологической точки зрения
- Целостность трубопроводной системы, хорошие возможности для ее производства в одном месте. Трубы, фитинги и смотровые колодцы производятся из одного и того же полипропилена
Гибкость

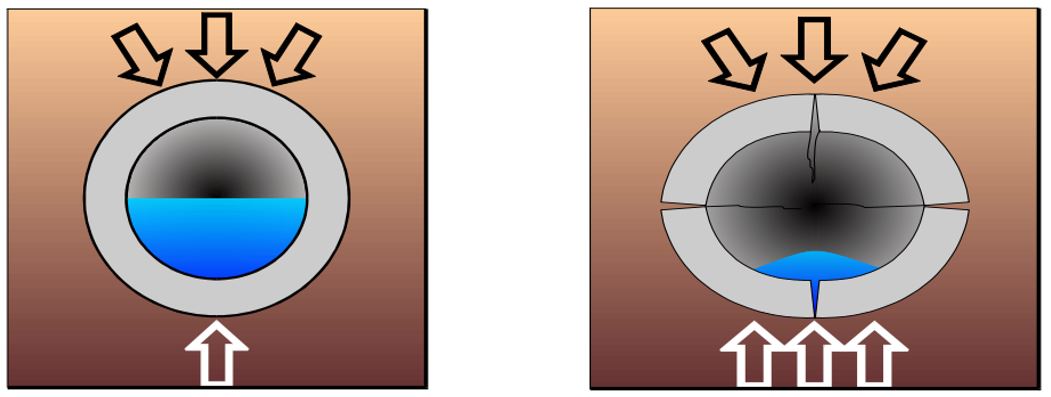

Жесткие трубопроводы
Труба более жесткая, чем окружающий грунт, поэтому она берет на себя всю нагрузку.

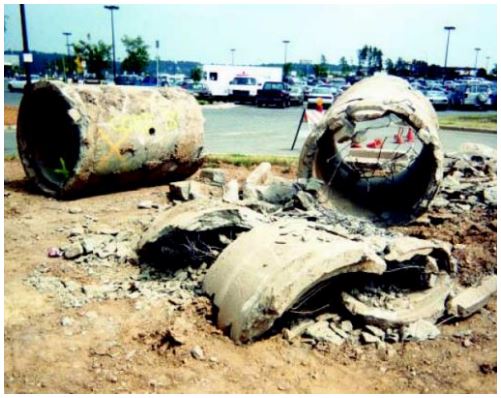

Пример разрушения бетонной трубы

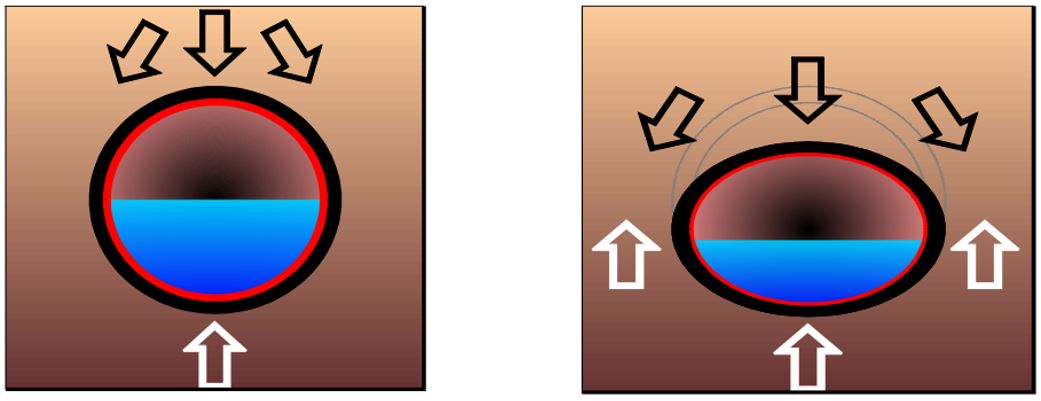

Гибкие трубопроводы
Труба прогибается и избегает нагрузки. Окружающий грунт берет на себя всю нагрузку. Жесткость грунта от 10 до 200 раз выше жесткости трубы. Грунт определяет жесткость!
Пример изгиба полипропиленовой трубы.

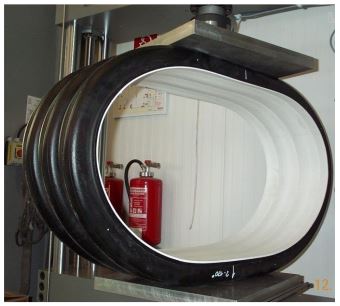

Тест кольцевой гибкости трубы по стандарту ISO 21138-1/2/3 (прогиб наружного диаметра 30%)
Срок службы полипропиленовых труб
"Дренажные и канализационные трубы, изготовленные из блок-сополимера пропилена, имеют более чем 25-летний срок службы..." (цитата из доклада на конференции Plastic Pipe Conference 2006).
"Эти трубы не претерпели никаких изменений после 21 года эксплуатации..." (цитата из доклада на конференции Plastic Pipe Conference 2008).
Гладкостенные трубы

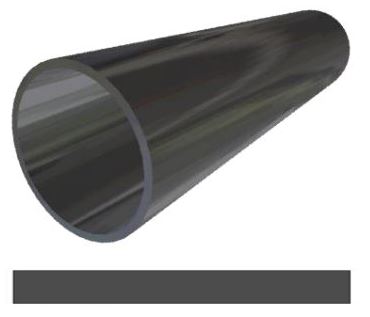

Общий вид и профиль гладкостенной трубы
- Жесткость трубы (кольцевая жесткость) является важнейшим показателем, она характеризует сопротивление трубы давлению грунта
- Кольцевая жесткость трубы зависит от показателя жесткости материала (модуля изгиба) и от толщины стенки
- SN4 - основной класс жесткости для дренажных труб
- SN8 - основной класс жесткости для канализационных труб
| Класс жесткости трубы |
Модуль изгиба ПП |
Размеры трубы |
Марка ПП Hyosung |
|
SN2, SN4, SN8 (обычный блок-сополимер ПП)
|
> 12,500 |
110 х 4.7 мм |
HB240P (Модуль >15,000) |
|
SN8 и выше (высокомодульный блок-сополимер ПП)
|
> 17,000 |
110 х 4.7 мм |
HB242P (Модуль >18,000) |

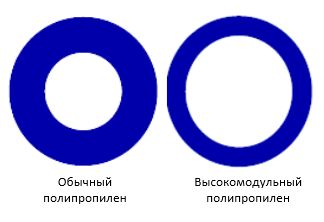

Визуализация толщины стенки трубы (сравнение обычного и высокомодульного сырья)
Гофрированные трубы

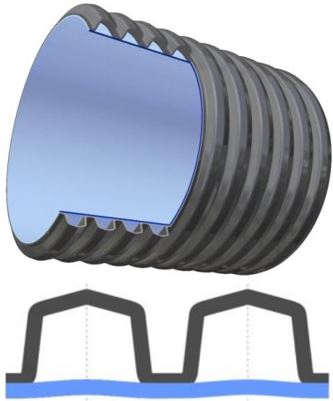

Общий вид и профиль гофрированной трубы

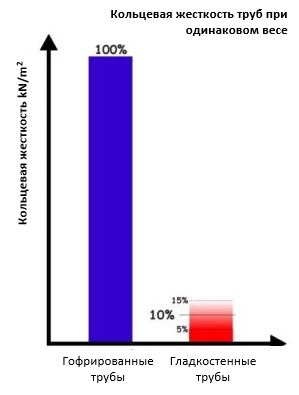

Повышенная кольцевая жесткость гофрированной трубы
Гофрированные трубы обладают повышенной кольцевой жесткостью по сравнению с гладкостенными трубами.
Производительность трубных линий
При одинаковой кольцевой жесткости трубы производительность линии по выпуску гофротрубы выше, чем производительность линии по выпуску гладкостенной трубы.

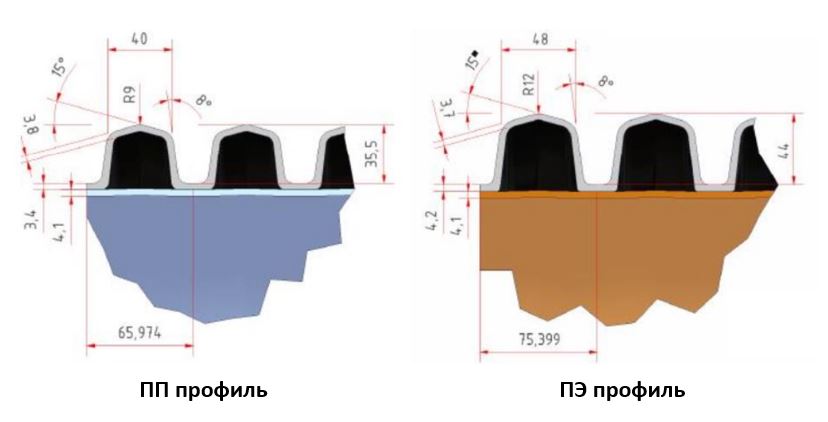

Сравнение ПЭ и ПП гофротруб
Из материалов 16-й конференции "Пластиковые трубопроводы", 2012 год.
- Благодаря повышенному модулю изгиба трубного блок-сополимера полипропилена, для достижения одинаковой кольцевой жесткости гофрированной полипропиленовой трубы требуется меньший расход ПП, чем расход ПЭ для достижения той же кольцевой жесткости гофрированной полиэтиленовой трубы.
- Полипропиленовые гофротрубы могут производиться линиях, предназначенных для производства полиэтиленовых гофротруб. Благодаря повышенному показателю модуля изгиба у сырья ПП по сравнению с сырьем ПЭ, при дизайне профиля, как у полиэтиленовой трубы, полипропиленовая гофротруба будет обладать гораздо более высоким показателем кольцевой жесткости.
Марки блок-сополимеров ПП Topilene
Основные характеристики двух трубных марок блок-сополимеров ПП производства Hyosung приведены в таблице:
| Показатель |
Ед. изм. |
НВ240Р |
НВ242Р |
| Показатель текучести расплава |
г/10мин |
0,30 |
0,30 |
| Прочность при разрыве |
МПа |
31 |
31 |
| Модуль изгиба |
МПа |
1,515 |
1,785 |
| Ударная вязкость образца с надрезом по Изоду (при 23°С) |
кДж/м2
|
нет разрыва |
нет разрыва |
| Применение |
Гладкостенные и гофрированные дренажные и канализационные трубы |
Блок-сополимеры пропилена торговой Topilene - это ударопрочные марки полипропилена, производимые по технологии Hypol. Они обладают уникальным балансом жесткости и ударной вязкости в сочетании с высокой производительностью трубных линий. Марки блок-сополимеров ПП Topilene применяются в производстве как гладкостенных, так и гофрированных труб.
Марка Topilene HB242P является высокомодульным блок-сополимером полипропилена. Она обладает исключительной кольцевой жесткостью и высокой ударной вязкостью, одновременно обеспечивая уникальную скорость переработки сырья.
Вы можете скачать презентацию высокомодульных трубных марок блок-сополимеров пропилена производства Hyosung (Корея) по ссылке ниже.
