Руководство по экструзии и переработке труб
Условия переработки PE-RT от LG
1. Оборудование
- Одношнековый экструдер (обычный шнек для PE)
- Рекомендации. C/R шнека: 2,2-2,5; Отношение длины шнека к диаметру: 24-30; Зазор головки шнека: толщина стенки х 1,7-2,5

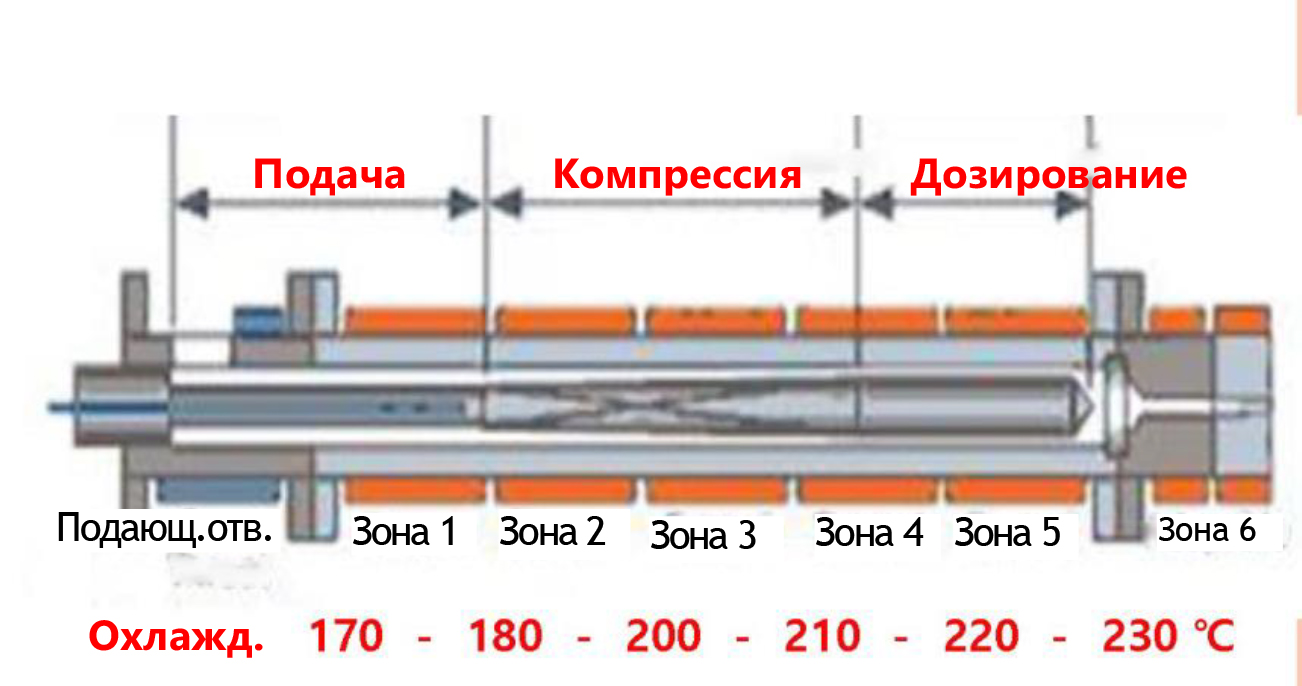

2. Температуры переработки:
- Зона бункера: охлаждение
- Зона цилиндра: 170-230 °C
- Зона головки: 220-230 °C
3. Расстояние от головки до блока калибровки
- Для достижения высокой скорости экструзии расстояние между головкой и блоком калибровки должно составлять 2-10 см.
4. Для предотвращения прилипания блока калибровки к трубам необходимо распыление воды.
*Фактические условия экструзии зависят от шнека, конструкции головки, диаметра трубы, толщины стенки и скорости проходимого материала. По каждому параметру должно быть принято окончательное решение, которое следует подтвердить соответствующими испытаниями продукта.

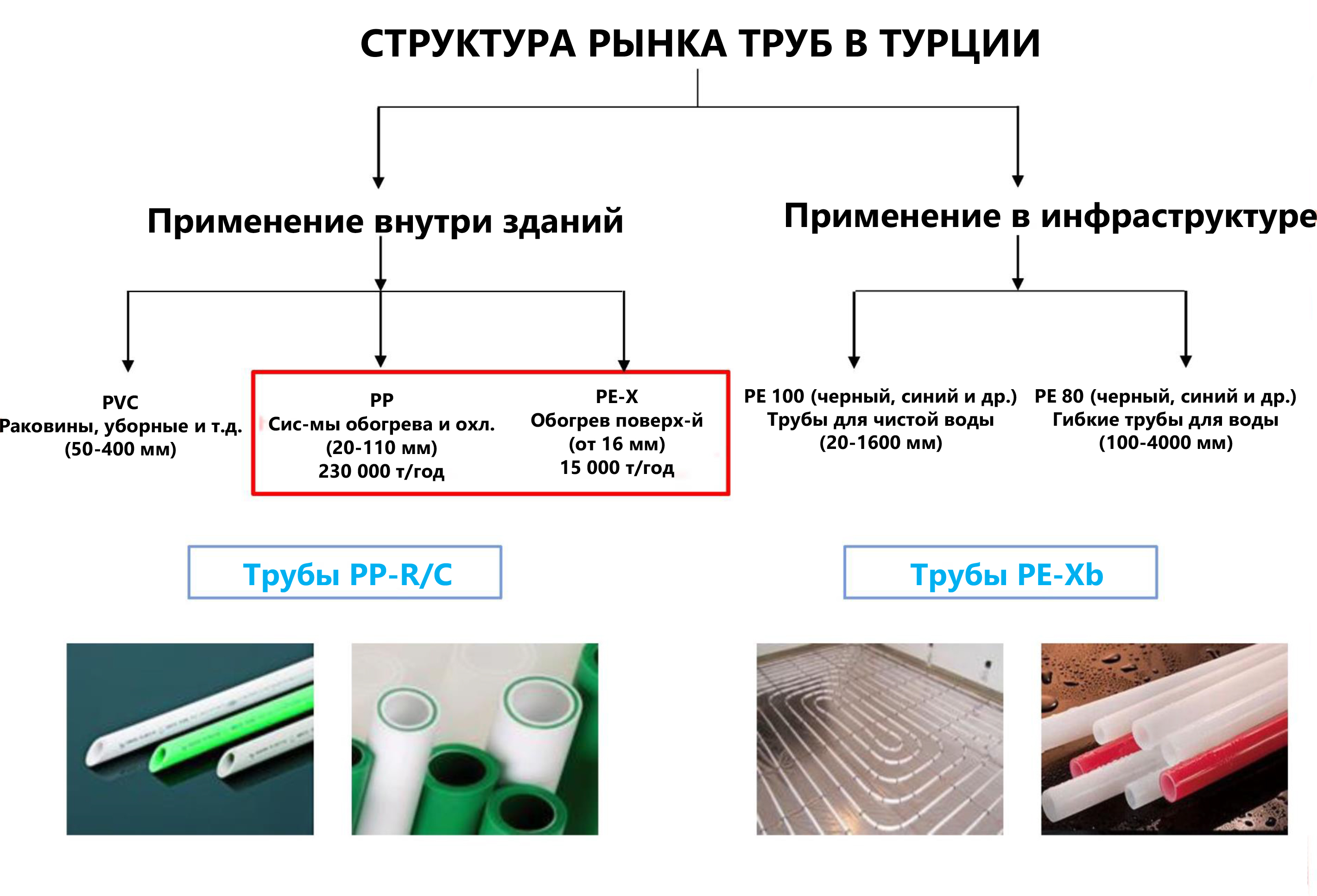

Ситуация на рынке труб
Сравнение с другими материалами для изготовления труб (с PE-X)

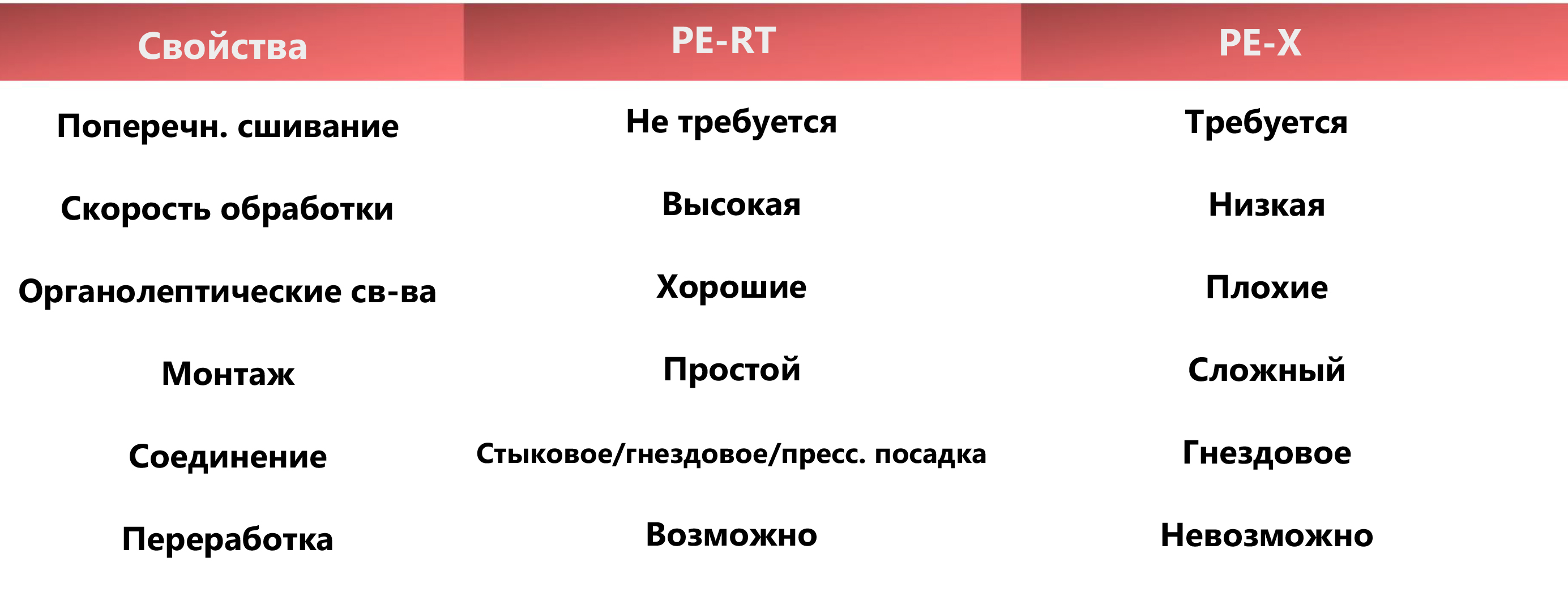

Сравнительная таблица (сравнение с PE-X)
- Отсутствие потерь исходного материала, поскольку можно использовать доизмельчение.
- Отсутствие необходимости в лабораторном анализе степени сшивания.
- Обработка намного проще и быстрее (без перекрестного сшивания).
- В процессе производства отсутствуют химические вещества (пероксиды или силаны).
- Отличные органолептические свойства (запах и вкус).
- PE-X и PE-RT требуют одинаковых размеров для всех классов обслуживания (ISO 10508).
- PE-RT имеет меньшую себестоимость производства, чем PE-X, так как не требуется ретикуляция.
Сравнение с другими материалами для изготовления труб (с PE-X)
Практический пример

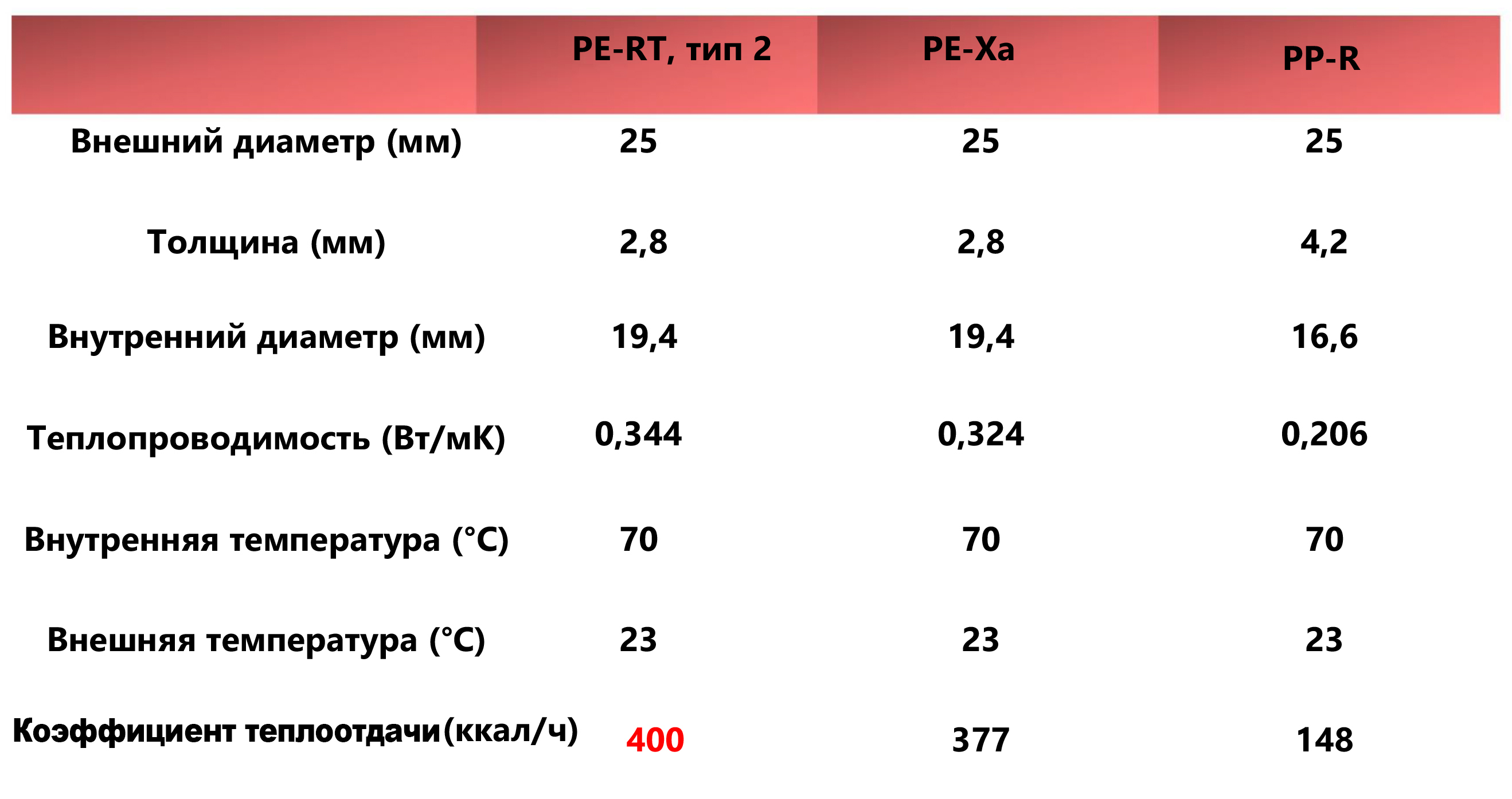

Коэффициент теплоотдачи (темп-ра 70°C, внешний диаметр 25 мм, толщина 2,8 мм)
PE-RT подходит для напольного отопления, потому что коэффициент теплоотдачи выше, чем у других материалов.
Сравнение с другими материалами для изготовления труб (с PP-R)

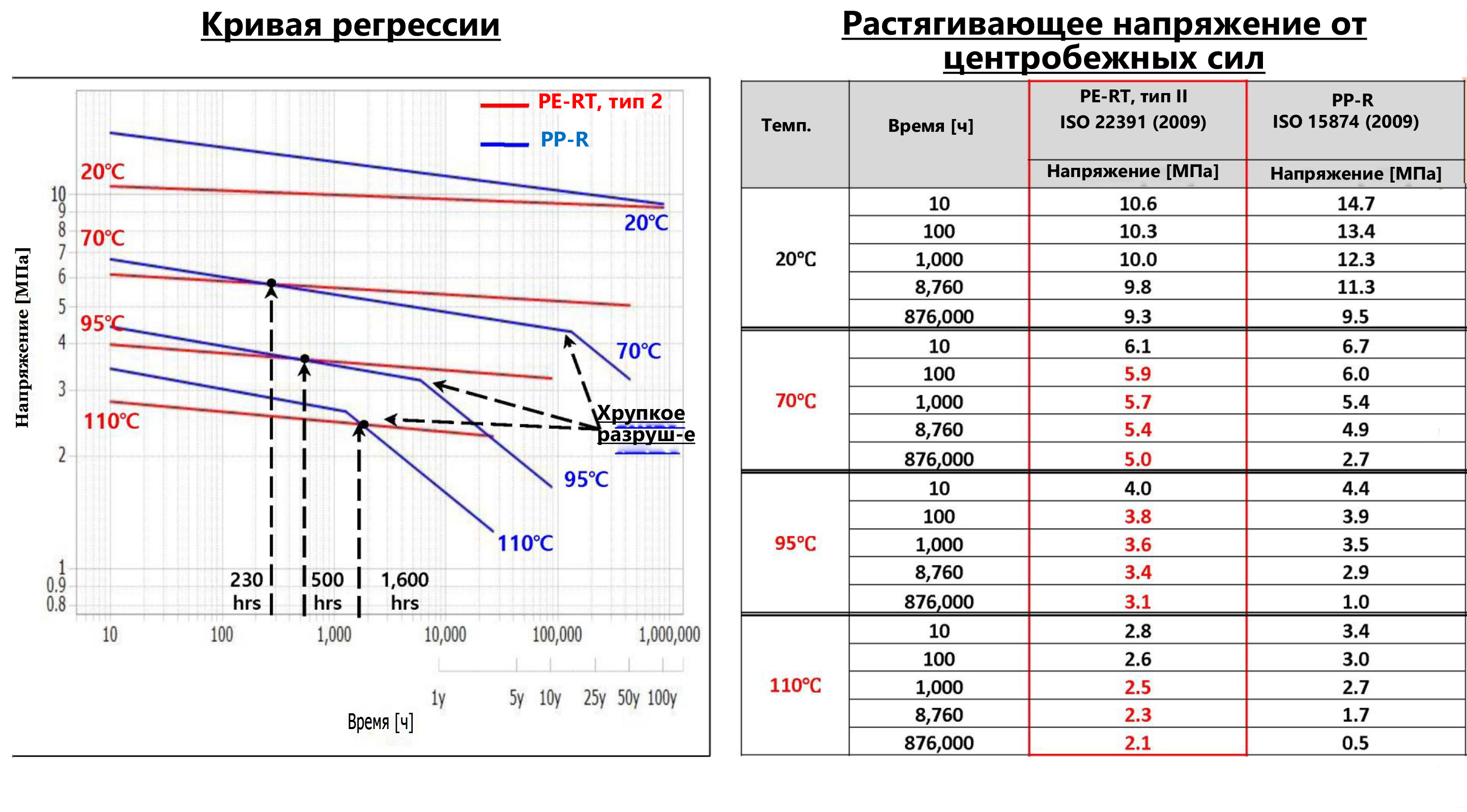

Сравнение эталонной линии длительной гидростатической прочности (PE-RT, тип 2 и PP-R)
- Начальное кольцевое напряжение PP-R на кривой регрессии выше, чем у PE-RT, тип 2.
- В результате быстрого снижения растягивающего напряжения от центробежных сил через 300 ч при температуре 70°C, 95°C происходит разрушение PP-R от хрупкости.
При высоких температурах разрушение PE-RT, тип 2 от хрупкости не происходит.
Практический пример

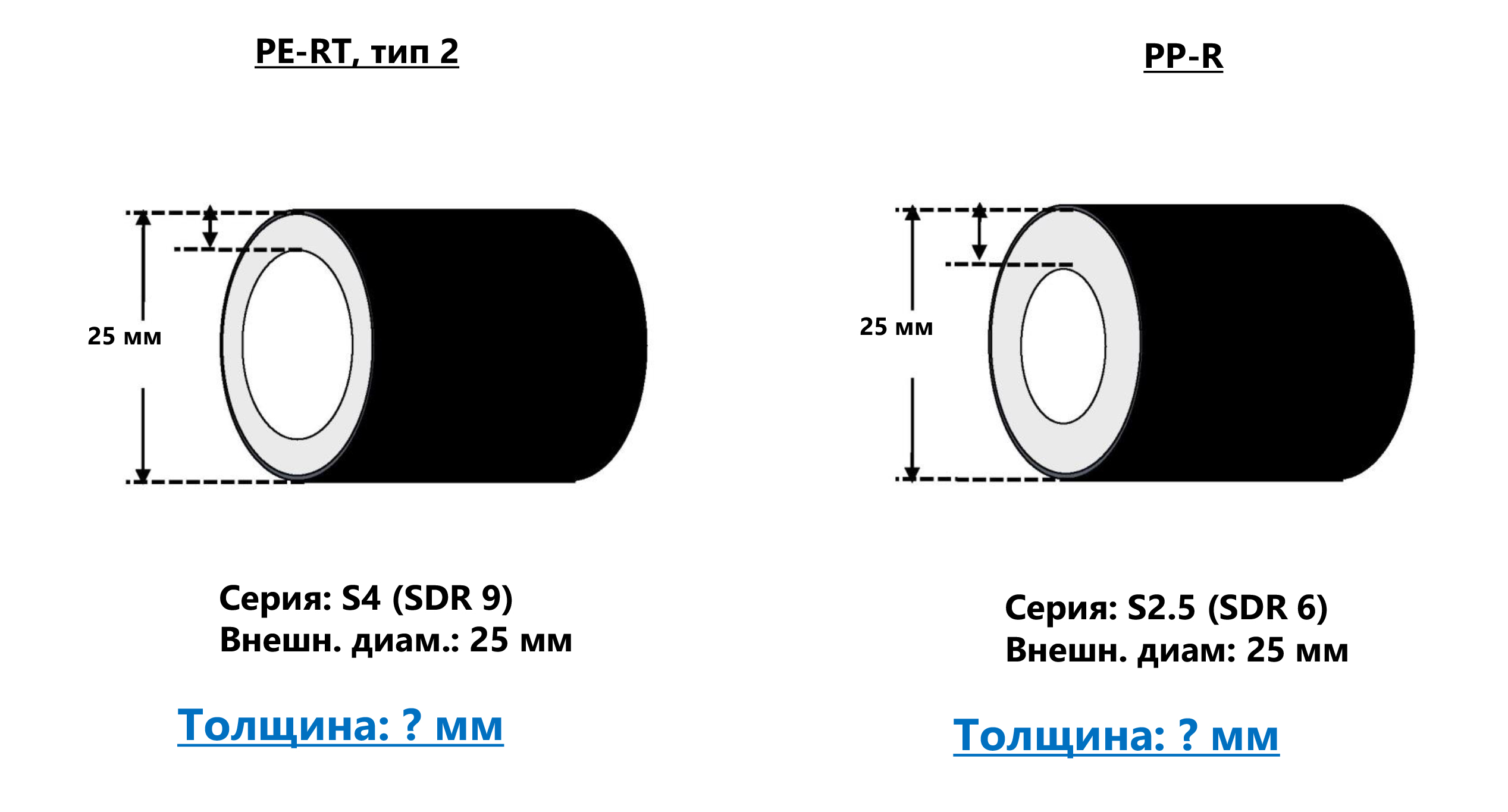

Класс 2 (подача горячей воды 70°C, расчетное давление 8 бар, внешний диаметр 25 мм)

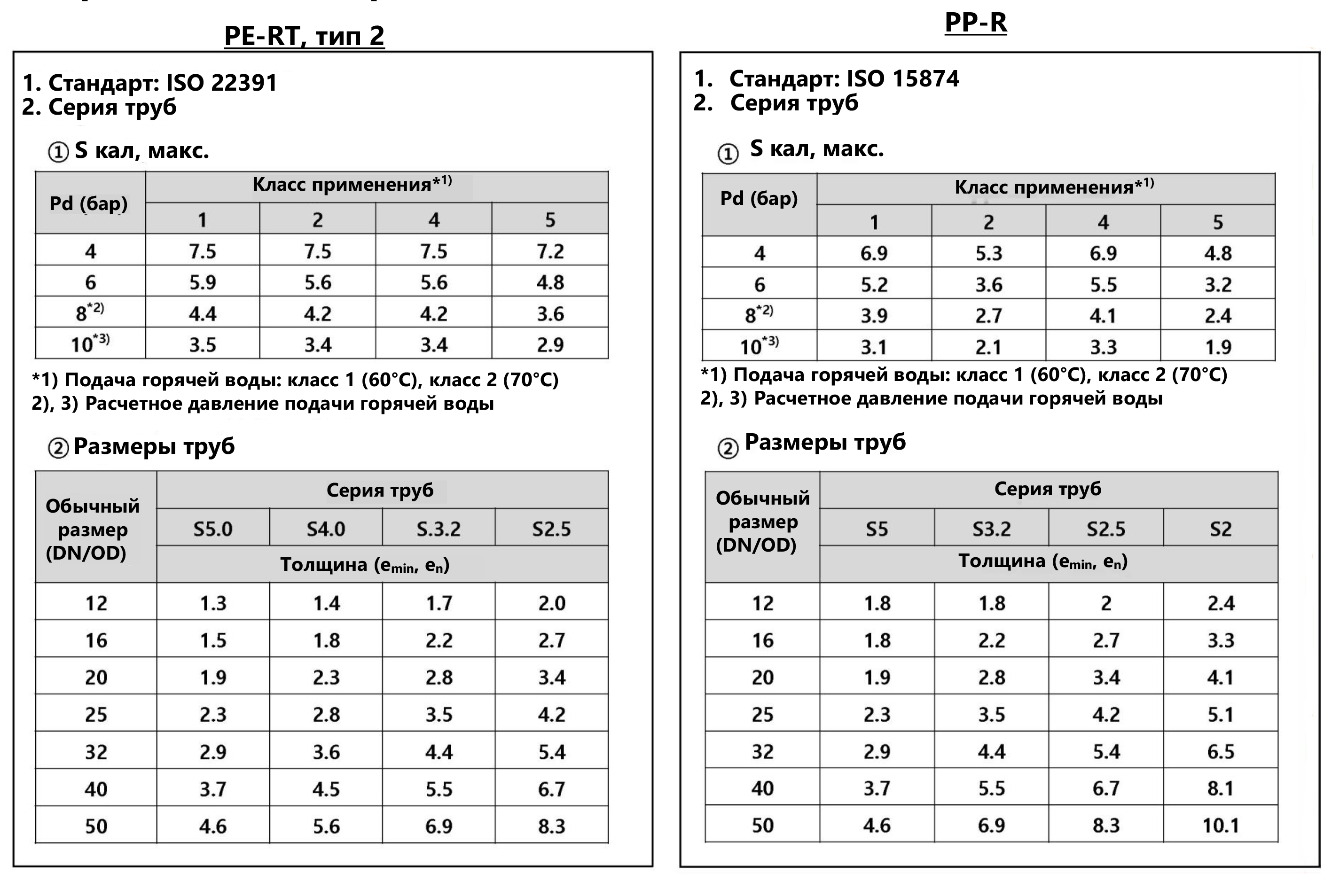

Сравнение стандарта ISO
Практический пример

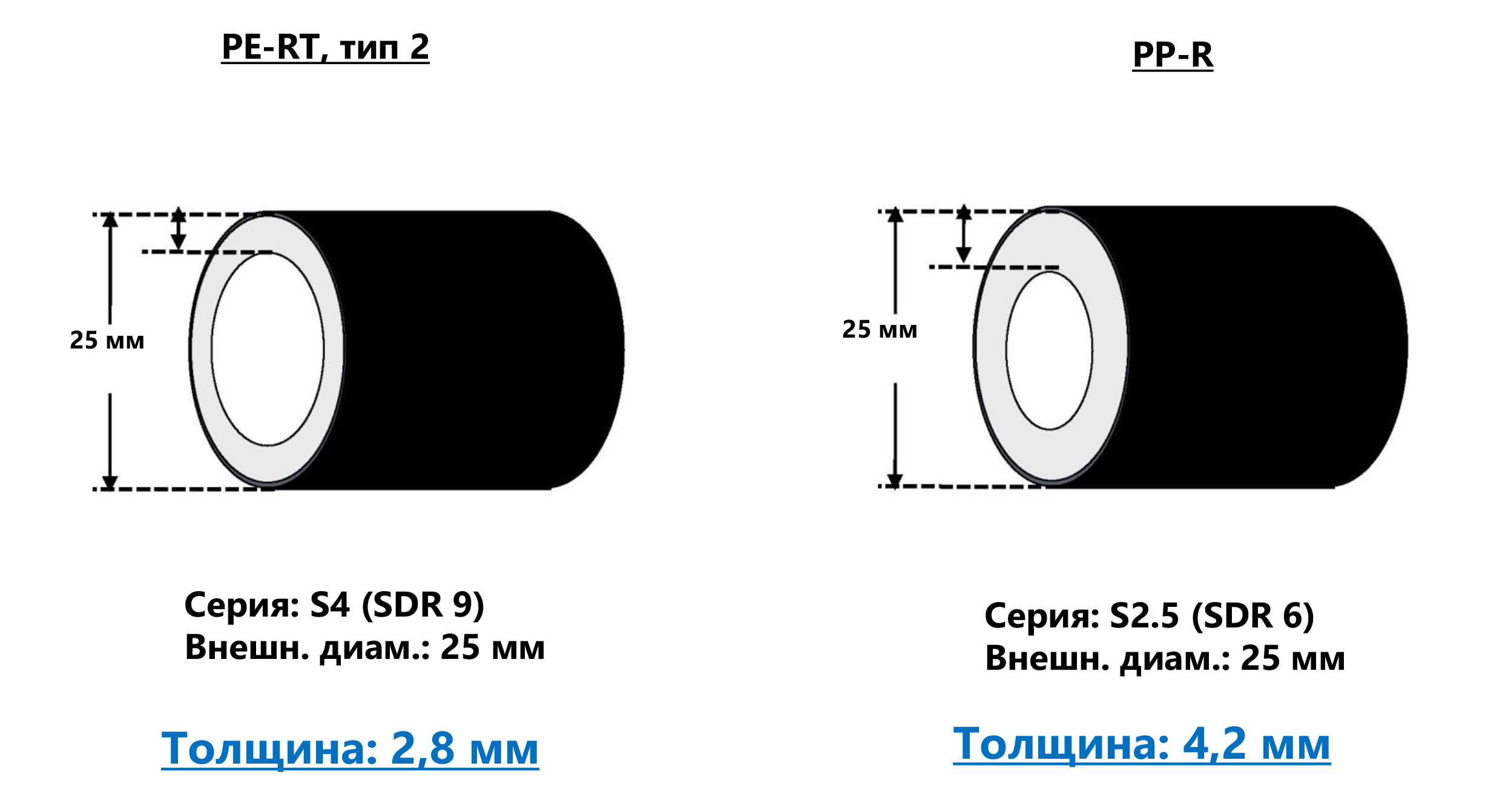

Класс 2 (подача горячей воды 70°C, расчетное давление 8 бар, внешний диаметр 25 мм)
При одинаковом диаметре можно уменьшить толщину по сравнению с трубами PP-R.
Вы можете скачать презентацию сравнения PERT с другими материалами для изготовления труб по ссылке ниже.
Скачать
Видео, посвященное сравнению PERT с другими трубными полимерами, можно посмотреть на Youtube-канале Экопластикс:
Смотреть
