Презентация PEX-A производства LG Chem

Технические хактеристики трубного сшитого полиэтилена PEX-A марки SL188

Новый трубный пероксидно-сшиваемый полиэтилен высокой плотности (mHDPE XLPE) марки PEXa SL188 корейской компании LG Chem производится с иcпользованием металлоценового катализатора. Сшитый полиэтилен mXLPE PEXa SL188 предназначен для переработки на поршневых экструдерах по технологии RAM.

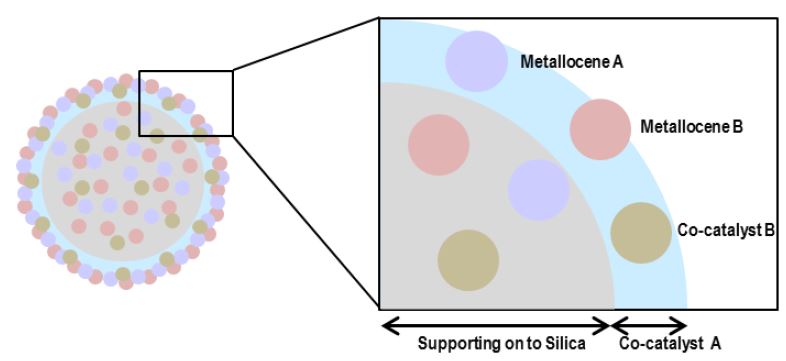

Структура металлоценовых катализаторов

Взаимосвязь металлоценовых катализаторов схематически изображена на рисунке.

Основные технические характеристики металлоценового mXLPE Lucene SL188 и обычного PEX-A

Физико-механические свойства металлоценового mXLPE Lucene SL188 и обычного PEX-A

Распределение размера частиц

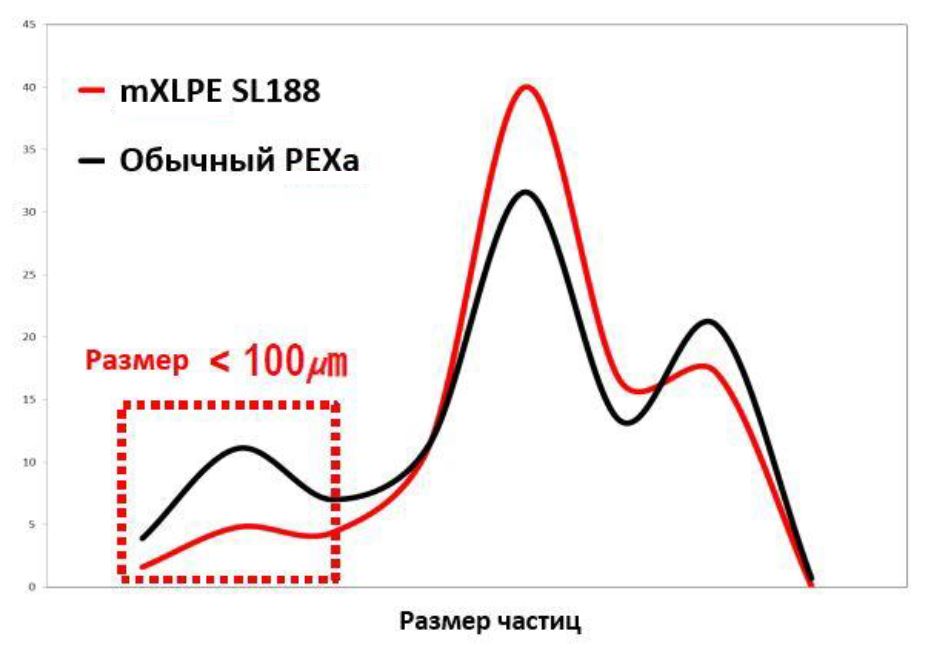

Распределение размера частиц металлоценового mXLPE марки Lucene SL188 и обычного PEXa изображено на графике.

Металлоценовый трубный сшитый полиэтилен отличается от обычного следующими свойствами:

• Мало мелких частиц
• Узкое распределение размера частиц

Морфология порошка металлоценового mXLPE Lucene SL188 и обычного PEX-A

Преимущества металлоценового mXLPE Lucene SL188 перед обычным PEX-A

Рекомендации по переработке трубного сшитого полиэтилена PEX-A марки SL188

Новая марка металлоценового пероксидно-сшиваемого полиэтилена высокой плотности mXLPE PEXa SL188 предназначена для переработки на поршневых экструдерах по технологии RAM. Эта марка PEXa не подходит для переработки на двухшнековых скоростных трубных линиях из-за высокой вязкости (низкого показателя текучести расплава ПТР).

Технология поршневой экструзии RAM является наиболее распространенным в современном мире методом экструзии PEX-A труб. По технологии RAM можно производить трубы из сшитого полиэтилена как мелких диаметров (16-32 мм), так и трубы больших диаметров (63-160 мм). Производство труб из сшитого полиэтилена PEX-A больших диаметров на скоростных двухшнековых линиях является крайне затруднительным.

Кроме порошка полиэтилена XLPE для производства PEXa трубы по технологии RAM необходимы пероксиды, антиоксиданты, барьерный антидиффузионный слой (кислородно-защитный барьер EVOH), адгезив для EVOH, тефлон.

Смешивание

• Соотношение компонентов

• Тип смешивания: Henschel Mixer
• Время смешивания: 15 минут
• Скорость смешивания: 400 об/мин
• Температура смешивания: ＜ 40℃

Переработка

• Поперечная головка : 110 - 130 ℃
• Адаптер : 150 - 170 ℃
• Головка : 250 - 270 ℃
• Дорн : 180 - 220 ℃

Степень сшивки полиэтилена

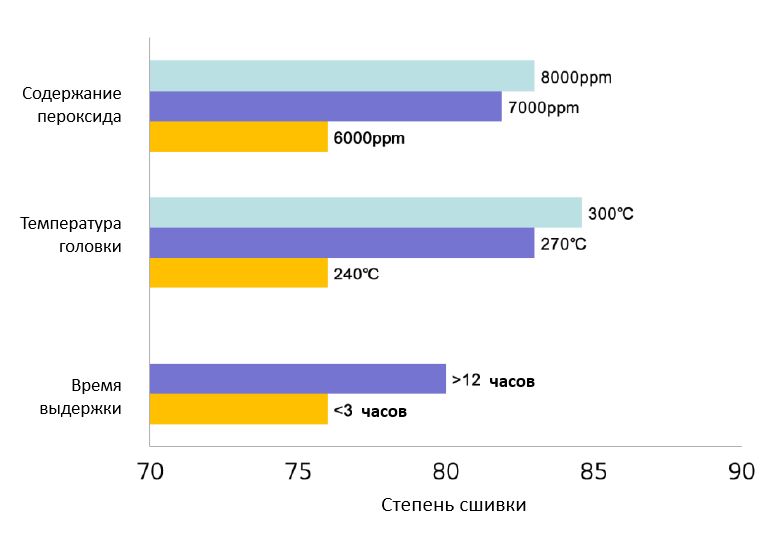

Зависимость степени сшивки молекул полиэтилена в трубе от содержания пероксида, температуры головки экструдера и времени выдержки после смешивания приведена на диаграмме.

Степень сшивки полиэтилена растет:

• при увеличении содержания пероксида (от 500 ppm)
• при увеличении температуры в головке экструдера (при условии реальной температуры в головке экструдера <250℃)
• при уменьшении скорости производства

Блеск поверхности трубы

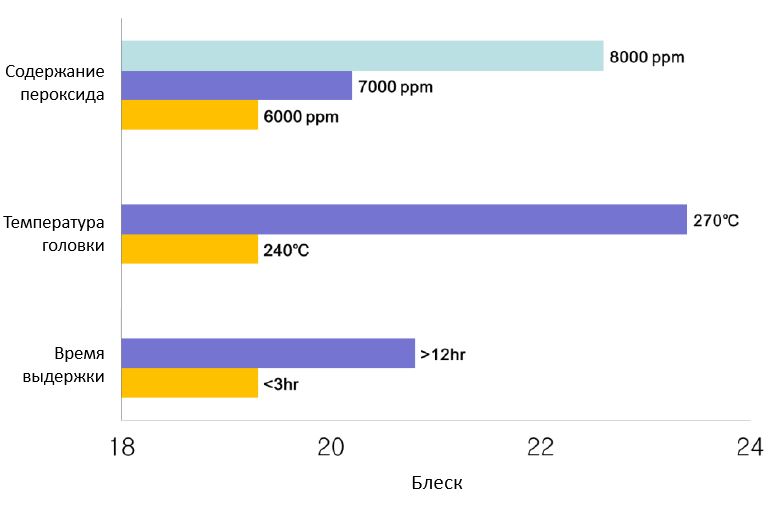

Зависимость блеска поверхности трубы от содержания пероксида, температуры головки экструдера и времени выдержки после смешивания приведена на диаграмме.

Блеск поверхности трубы растет:

• при увеличении содержания пероксида
• при увеличении температуры в головке экструдера
• при уменьшении скорости производства

Дополнительные данные о преимуществах металлоценового PEX-A

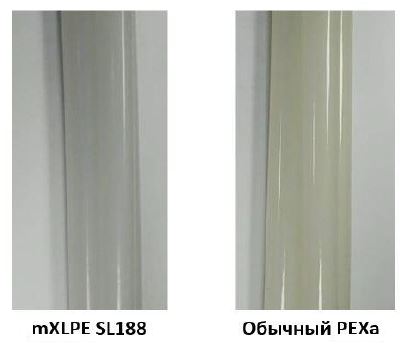

Индекс желтизны

На картинках изображены трубы, произведенные с использованием в качестве сырья металлоценового сшитого полиэтилена mXLPE Lucene SL188 и обычного сшитого полиэтилена.

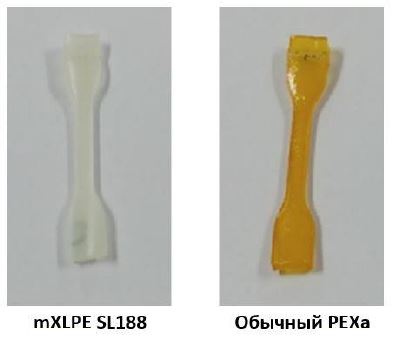

Устойчивость к окислению (тепловое старение, 10 дней, 150°C)

В примерах наглядно представлены образцы после теста труб из металлоценового сшитого полиэтилена mXLPE Lucene SL188 и обычного сшитого полиэтилена.

Вы можете скачать презентацию металлоценового пероксидно-сшиваемого трубного полиэтилена mXLPE Lucene SL188 производства LG Chem по ссылке ниже.

Скачать

Видеопрезентацию металлоценового пероксидно-сшиваемого трубного полиэтилена производства LG Chem можно посмотреть на Youtube-канале Экопластикс:

Смотреть
